ISO 12233:2023 e-SFR測試卡

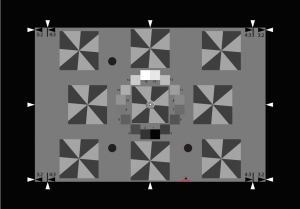

ISO 12233:2023 e-SFR測試卡是一種灰度測試卡，專門為評估圖像的邊緣空間頻率響應（SFR）而設計。結構上使用9個風車形狀的斜星圖案和16個灰階方塊圖案,再加上4：1和6：1兩種版本低對比度設計,可通過分析傾斜的低對比度和中性邊緣附件的相機數量準確測量攝像頭的性能。

ISO 12233:2023 e-SFR測試卡，可以準確評估相機、手機、掃描儀等的空間分辨率和清晰度，幫助用戶了解設備在捕捉圖像時的性能表現。

注：ISO 12233:2023 “斜星 ”取代了ISO 12233:2014和ISO 12233：2017中使用的低調制 “斜方 ”測試模式。

一、ISO 12233:2023 e-SFR測試卡特點

1、 “斜星 ”圖案

采用更全面的 “斜星 ”圖案，可以完成垂直、水平、對角線的跨成像系統SFR測量和分析。

2、灰階方塊圖案

16個灰階方塊圖案，可以提高在具有非線性色調相應或使用更高對比目標時進行MTF測量的準確性。

3、主流的標準比例

采用主流的標準比例，適用于更多相機測量，包括其他高清攝像頭圖像

4、 多種對比度可選

具有4：1和6：1兩種對比度的圖卡，用戶可以根據實際需要選擇

5、 黑色圓形套準標記

采用3個黑色圓形定位標記，以便于自動區域檢測

6、 附加標記

配準標記上方的附加標記，可用于檢測圖表方向

二、ISO 12233:2023 e-SFR測試卡規格參數

?

注：該系列所有測試卡均可對圖案和尺寸進行定制，如有需求，請直接聯系客服。

三、ISO 12233:2023 e-SFR測試卡使用注意事項

1、 測試卡安裝

測試卡要安裝并固定在合適的位置，以獲取最佳測試效果

2、圖像拍攝

相機的取景和測試卡保持平行，不能出現左右、上下和旋轉傾斜；并注意測試卡上的比例尺和邊界。

3、圖像處理軟件

使用兼容ISO 12233:2023標準的圖像處理軟件，確保能夠正確分析和處理測試圖像。

4、 測試卡更換

定期檢查并更新測試卡，確保測試結果的準確性和可靠性。
