破壞式測厚儀詳細介紹

2010-09-14

一、破壞式測厚儀介紹：
    PIG由鋁合金制鑄成的包括一個放大鏡，一個燈和凹形切割刀，有兩個腿，一邊是切割刀，另一邊是切割時保持平衡的，測量的放大鏡和主要分度為20μm儀器配置三個切割刀，一個纖維作筆尖的鋼筆，附加電池和燈泡
切割刀 大涂層厚度 精度 1個刻度表示的厚度
1X 1250μm ±6μm 20μm
2X 500μm ± 3μm 10μm
10X 75μm ±0.6μm 2.0μm

二、破壞式測厚儀使用原理：
     有碳化鎢刀片從涂層到基材切割一人形V凹槽，這個V形凹槽用放大鏡的光學刻度來測量。
三、破壞式測厚儀測量步驟
     測量原理基于如下的切割幾何形狀

1X、2X和10X切割刀形成的凹槽

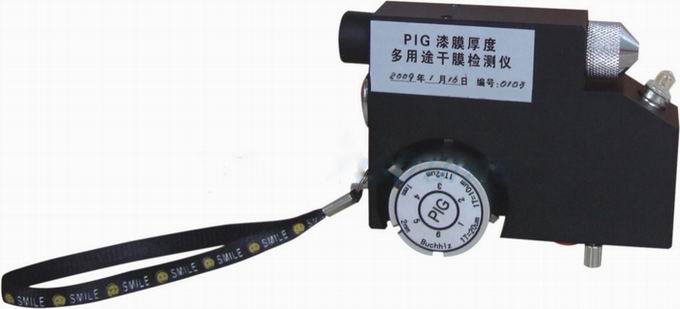

PIG漆膜厚度多用途干膜檢測儀

1、選擇好要測量厚度的位置
2、用適當?shù)墓P在所測表面畫一條線
3、握緊儀器與所畫的線成垂直位置切割漆膜，增大壓力直到劃破基材
4、用放大鏡讀取所要測的涂層厚度
5、實際涂層厚度與所用刀頭類型來決定
四、破壞式測厚儀標準
     符合ASRM D4138-方法A；DIN 50986；BS3900-C5；ISO 2808-方法5
五、破壞式測厚儀訂購信息
     Ref202/PIG涂層涂厚儀 包含3個切割刀、電池、筆和攜帶箱
六、破壞式測厚儀刀頭部件：
Ref 202/PIG/11 1X切割刀
Ref 202/PIG/12 2X切割刀
Ref 202/PIG/13 10X切割刀
Ref 202/PIG/H 切割刀架子
七、破壞式測厚儀應用：
    可直接測量總涂層厚度或單獨涂層厚度，如底層或頂層，適合于任何基材，如：鋁、鐵、塑料、木材、混凝土或玻璃。不管任何基材條件，涂層附著力，細小裂縫，脆性的，起泡的等涂層都能用50倍的照明放大鏡來測量。
