      望遠系統中成像光束的選擇

       2011-01-21



                                                   望遠系統中成像光束的選擇



      一、望遠鏡系統的基本結構：

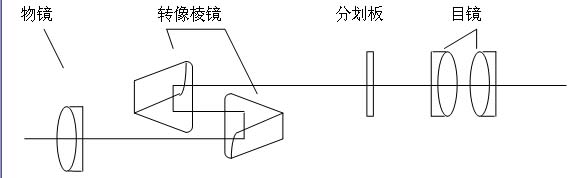

      雙目望遠鏡系統：




雙目望遠鏡系統

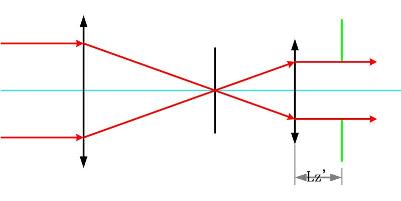

      望遠鏡系統簡化圖







望遠鏡系統簡化圖



      二、望遠系統中的光束限制：



    1. 光瞳銜接原則：
      2.

      前面系統的出瞳與后面系統的入瞳重合，否則會產生光束切割，前面系統的成像光束中有一部分將被后面的系統攔截，不參與成像。



    2. 孔徑光闌在不同位置處的計算：
      3.





孔徑光闌



      1，物鏡左側10mm





      hz物＝0.75mm



      hz分＝8mm



      hz目＝9.25mm



      lz'=20.5mm




      2，物鏡上





      hz物＝0mm



      hz分＝8mm



      hz目＝9.35mm



      lz'=21mm




      3，物鏡右側10mm



      hz物＝0.82mm



      hz分＝8mm



      hz目＝9.51mm



      lz'=21.3mm

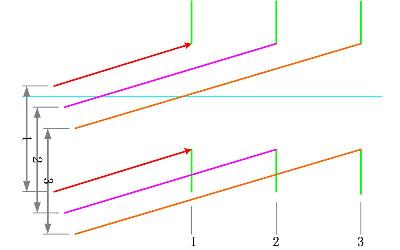

    3. 孔徑光闌處于不同位置時的成像光束
      4.





孔徑光闌處于不同位置時的成像光束



      三、小結：





      • 兩個光學系統連用時，一般應滿足光瞳銜接原則。
        •

      • 目視光學系統的出瞳一般在外，且出瞳距不能短于6mm。
        •

      • 望遠系統的孔徑光闌大致在物鏡左右。
        •

      • 放分劃板的望遠系統中，分劃板框是望遠系統的視場光闌。
        •
